для тонкого и мелкого грохочения минералов
Представляют собой формовые крупногабаритные резиновые
пластины с козырьками.
|
СИТО 2,5-530-48-с,
где 2,5 – размер ячейки,
530 - длина дуги просеивающего
полотна,
48 – типы грохотов (здесь 4
и 8 тип),
С – апертура ячеек
|
|
Резонирующие ленточно-струнные сита (РЛСС):
|
Сита динамические активные ленточные (СДАЛК):
|
|
просеивающие поверхности грохотов, набираемые из отдельных
зубчатых лент-струн, изготавливаемых из износостойких резин.
|
модульная система - ленты шириной от 80 до 200 мм с необходимыми
отверстиями (ячейками). СДАЛК и РЛСС выпускаются в комплекте с
опорами.
|
|
Сита динамические активные кольцевые
|
|
|
№
|
Обозначение сита по чертежу
|
Характеристика просеивающего полотна
|
|
новое
|
старое
|
Длина дуги L х ширина – толщина, мм
|
Живое сечение, %
|
Апертура ячеек
|
|
|
СИТО 2,5-875-ОП1218-А
|
СДАЛК 2,5-ОП-1218-1/СДА.030-03
|
875х120-8
|
17,6
|
А
|
|
|
СИТО 2,5-530-48-С
|
СДАЛК 2,5-48-С-1/СДА.013
|
530х105-6
|
22
|
С
|
|
|
СИТО 6-530-48-С
|
СДАЛК 6-48-С-1/СДА.013-01
|
530х126-8
|
32
|
С
|
|
|
**СИТО 6-530-48-Д
|
- (вновь)
|
530х134-8
|
-
|
Д
|
|
|
**СИТО 6-1224-59-С
|
СДАЛК 6-48-Т-1
|
1224х125-8
|
-
|
С
|
|
|
**СИТО 8-1363-59-Д
|
СДАЛК 8-59-РТ-1/СДА.025
|
1363х128-15
|
27
|
Д
|
|
|
**СИТО 10-1363-59-Д
|
СДАЛК 10-59-РТ-1/СДА.025-01
|
1363х132-15
|
30
|
Д
|
|
|
** СИТО 10-940-37-Д
|
СДАЛК 10-37-Р-1/СДА.011
|
940х132-12
|
30,6
|
Д
|
|
|
**СИТО 10-940-37-С
|
СДАЛК 10-37-Т-1
|
940х130-20
|
-
|
С
|
|
|
**СИТО 13-1224-59-Д
|
СДАЛК 13-48-РС-1/СДА.017-32
|
1224х137-12
|
41,7
|
Д
|
|
|
СИТО 20-1330-59-Д*
|
СДАЛК 15-59-РЛ-1/ЭПР.021
|
1330х134-20
|
43,4
|
Д
|
|
|
СИТО 20-962-37-Д
|
СДАЛК 20-37-Р-1/СДА.012
|
962х137-15
|
30
|
Д
|
|
|
СИТО 20-979-37-С
|
- (вновь)
|
979х132-20
|
19
|
С
|
|
|
**СИТО 25-1365-59-Д*
|
СДАЛК 25-59-РТ-1/ЭПР.022
|
1365х147-40
|
30
|
Д
|
|
|
Примечание:
|
- * - детали конструктивно выполнены зацело с опорами
промежуточными универсальными. Остальные поставляются
комплектно с опорами промежуточными ОПФ 10-600 или ОПН 10-600У.
Комплектность определяет заказчик.
- Расчет общей длины детали производится по формуле: Lоб =(L + 2х34)мм,
где Lоб – общая длина детали (по дуге), L – длина дуги
просеивающего полотна, 34 – длина участка дуги под
крепление.
- ** - детали с "рыхлителями".
|
|
Виды апертур ячеек:
|

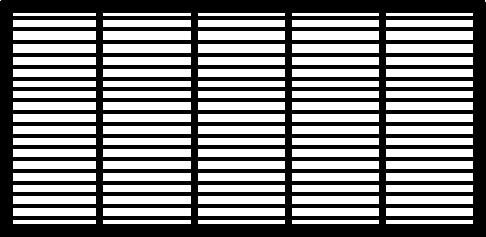

А
|

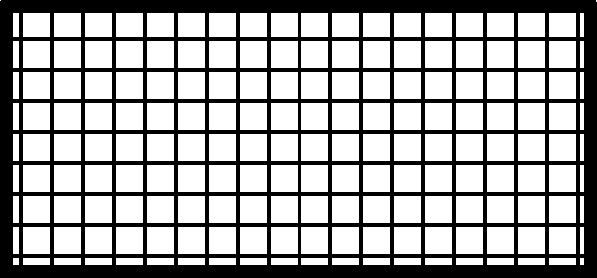

C
|

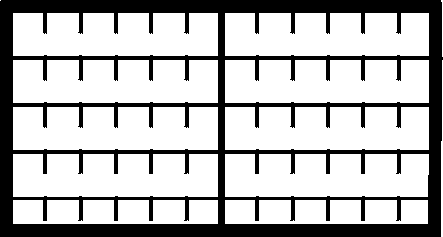

Д
|
|
Резонирующие ленточно-струнные сита:
|
|
№
|
обозначение
|
Длина изделия без натяжения, мм
|
Размер ячейки при натяжении 20-25%, мм
|
Толщина просеивающего полотна, мм
|
Примечание
|
|
новое
|
старое
|
|
1
|
Л8-608
|
Лента 8/П998.008
|
608
|
8х10
|
20
|
Применяются в комплекте с соответствующими опорами
|
|
2
|
Л10-608
|
Лента 10/П998.001
|
608
|
10х11
|
20
|
|
3
|
Л16-462
|
Лента 16 (короткая)
|
462
|
16х19
|
20
|
|
4
|
Л16-608
|
Лента 16/П998.009
|
608
|
16х19
|
20
|
|
5
|
Л18-382
|
Лента 18 (короткая)
|
382
|
18х22
|
20
|
|
6
|
Л18-608
|
Лента 18/П998.002
|
608
|
18х22
|
20
|
|
7
|
Л24-608
|
Лента 24/П998.003
|
608
|
24х24
|
20
|
|
|
Опоры:
|
|
|
№
|
Обозначение
|
Длина изделия без натяжения, мм
|
Примечание
|
|
новое
|
старое
|
|
|
ОП 8-594
|
Опора 8/П999.003-01
|
594
|
Опора промежуточная для лент
|
|
|
ОП 10-594
|
Опора 10/П999.003
|
594
|
Опора промежуточная для лент
|
|
|
ОП 16-576
|
Опора 16/П999.001-03
|
576
|
Опора промежуточная для лент
|
|
|
ОП 18-280
|
Опора 18-01/П999.001
|
280
|
Опора промежуточная для лент
|
|
|
ОП 24-589
|
Опора 24/П999.001-02
|
589
|
Опора промежуточная для лент
|
|
|
ОПФ 10-600
|
Опора ВО2/П999.004-01
|
600
|
Опора универсальная промежуточная для сит, формовая
|
|
|
ОПН 10-600У
|
П999.004Н
П999.004НФ
|
Кратная 600. Мах длина 3000 мм
|
Опора универсальная промежуточная для сит,
неформовая
|
|
|
ОПН 10-600Б
|
П999.004Б
|
Кратная 600. Мах длина 3000 мм
|
Опора буферная, неформовая
|
|
